珠光體型低合金耐熱鋼
珠光體型低合金耐熱鋼在以鍋爐、汽輪機為代表的動力工業中獲得了極廣泛的應用。可以講，該類鋼的研究與發展與動力工業的進步息息相關。它們使溫度一般于350~620℃之間，服役期間一般長達幾萬小時，甚至十幾萬小時。百家樂群一般在這類鋼中含有少量的釩、鉬、鉻等合金元素，合金元素的總含量不超過5%，退火狀態下該類鋼的組織為鐵素體加珠光體。為充分發揮合金元素在鋼中的作用，均采用相應的熱處理后使用，常用熱處理方式是正火或正火加回火。該類鋼除在動力工業中獲得應用外，在石油化工等其他工業中也獲得了廣泛的應用。
1. 鍋爐用低碳鋼

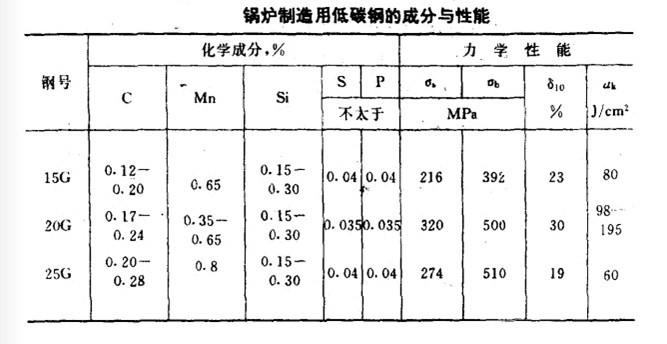

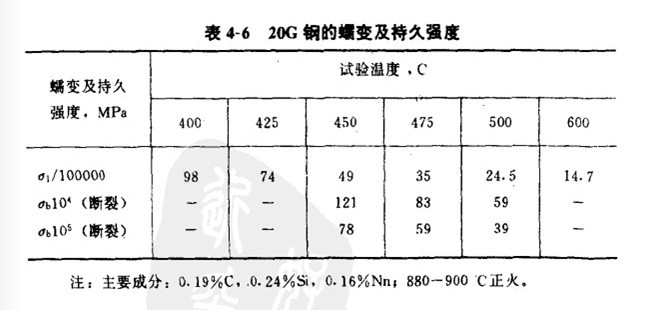

低碳鋼不抗高溫氧化，算不上耐熱鋼，但是由于它價格便宜，加工工藝性能優異，因此是最早使用的鍋爐鋼。當然，當時的鍋爐使用的工作參數都較低。即使現在低碳鋼在一定的溫度條件下，仍獲得了應用。例如，20#鋼無縫鋼管用于壁溫≤450℃的蒸汽管道、集箱，壁溫≤500℃的受熱面管子以及水冷壁管、省煤器管等。表1中列出了用于鍋爐制造的一些低碳鋼的成分與性能。表2中列出了20G鋼的蠕變及持久強度性能。由表可以看出這類低碳鋼的使用溫度范圍。
為了保證低碳鋼在服役期間的組織穩定性，必須進行相應的熱處理。一般采用正火處理。含碳量高（0.2-0.30%）的，可采用淬火和高溫回火，而回火溫度應比使用溫度高100℃。
鍋爐用碳鋼在長期服役條件下可能引起碳化物組織的球化，在應力作用下這一過程可能加速進行；特別是在受力復雜情況下，尤為如此。例如，當碳鋼制件在同時受拉應力與扭轉應力時，加速了鋼的蠕變過程。這與鋼的組織球化有關。為了服役期間內減緩鋼的組織球化，因此鍋爐用鋼中的碳含量不宜過高，因而在一定程度上可以避免鋼中碳化物的球化。目前在鍋爐和壓力容器工業中最常用的低碳鋼就是20號鍋爐鋼（20G，GB5310-85）。
